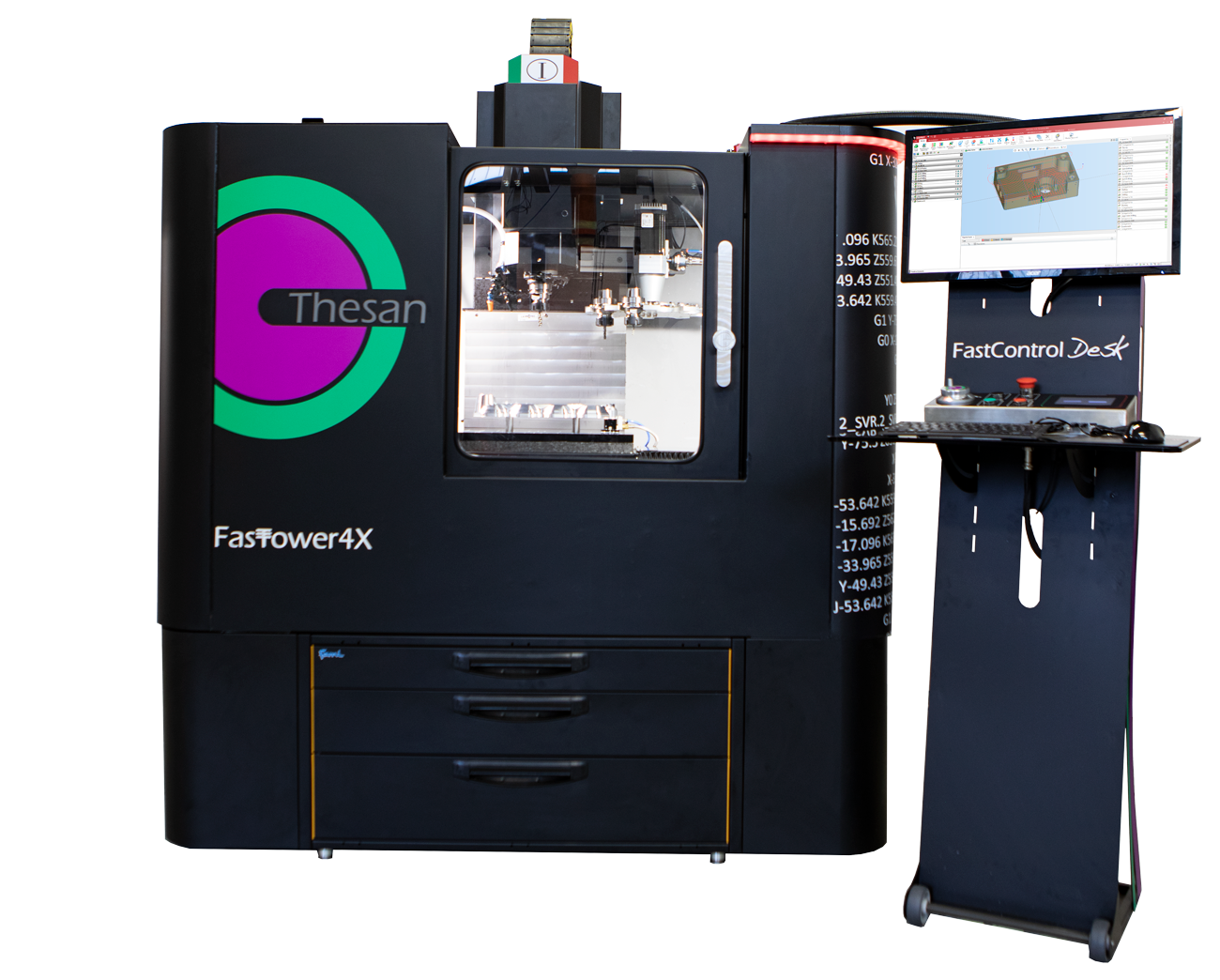

FASTOWER 4X
Fast Lab è un centro di lavoro molto compatto ma offre una soluzione ad elevata precisione per la produzione di parti si con geometrie 2D che 3D. E’ talmente compatta che risulta essere facile da trasportare e può passare tranquillamente attraverso una doppia porta civile.
cono
HSK63F
giri
24K RPM
potenza
5.5 KW / 6.5KW
struttura
GRANITO NERO
cono
HSK63F
giri
24K RPM
potenza
7.5 KW / 8.5KW
struttura
GRANITO NERO
Le dimensioni di ingombro si intendono con quadro elettrico e ispezioni laterali chiuse.
Scarica il layout in pianta per verificare il posizionamento della tua nuova FasTower nel tuo ambiente produttivo
- Larghezza (L): 1700mm
- Profondità (P): 1500mm
- Altezza (H): 1900mm
- Peso: 1500Kg
CORSE:
Asse X: 430mm
Asse Y: 300mm
Asse Z: 330mm
MECCANICA DI TRASMISSIONE:
X,Y,Z viti a ricircolo di sfere
movimentazione su guide a ricircolo di sfere
VELOCITA’ AVANZAMENTO:
Spostamento in rapido: 22mt/min
Lavoro in sgrossatura: 8mt/min
Vers. Profyt:
- elettromandrino 5.5/6.5KW 400V
- raffreddamento elettroventola ventola
- cuscinetti ceramici HIGH-SPEED
- 24.000 RPM
- HSK63F
- 8.5/9.5Nm @ 6.000 RPM
Vers. Performance:
- elettromandrino 7.5/8.5KW 400V
- raffreddamento elettroventola ventola
- cuscinetti ceramici HIGH-SPEED
- 24.000 RPM
- HSK63F
- 10.5/13.5Nm @ 6.000 RPM
- Maschiatura rigida fino a 6.000 RPM
Vers. Extreme:
- elettromandrino 7.5/8.5KW 400V
- raffreddamento elettroventola ventola
- cuscinetti ceramici HIGH-SPEED
- 24.000 RPM
- HSK63F
- 10.5/13.5Nm @ 6.000 RPM
- Maschiatura rigida fino a 6.000 RPM
- Passaggio aria e olio attraverso il mandrino
- Cambio utensile automatico a 10 posizioni
- CONO HSK63F (STANDARD)
- Sonda azzeramento altezza utensile
- Programmazione diretta e facilitata in un’unica interfaccia
- Controllo e gestione macchina integrata
- Importazione file 2D o 3D anche formati nativi (come SolidWorkd, SolidEdge, Autodesk) oppure Parasolid o STEP
- Stategie di lavorazione pre impostate e certificate
- Simulazione reale basata su cinematica con controllo collisioni
Ogni Thesan è equipaggiata di serie con una presa di rete ETHERNET RJ45 in modo da soddisfare tutti i canoni dell’industria 4.0
- Allacciamento elettrico 32 A
- Allacciamento pneumatico min 8bar
- Industry4.0ready: RJ45
E’ possibile integrare il 4 asse aggiuntivo identificato dalla lettera A. La linea FasTower in tutte le sue versioni è già predisposta di standard con tutti gli attachi e configurazioni necessarie ad ospitare anche non in fase di primo acquisto l’aggiunta dell’asse A.
Caratteristiche tecniche:
- Diametro del piatto 160mm
- Fissaggio accessori n. 6 cave a T M10
- Velocità massima: 40 giri/min
- Controllo: DWO e RTCP AlwaysON e di serie
*il prezzo base si intende per la versione con potenza elettromandrino di 5,5KW.
